貼片和插件的根本區別在于安裝方式。
在之前在"貼片電容的作用與區別" 一文中有簡單介紹兩者之間的區別，也在"使用貼片電解電容有哪些優點"一方中有介紹過貼片電解電容的優勢，其優勢也是基于安裝方式。

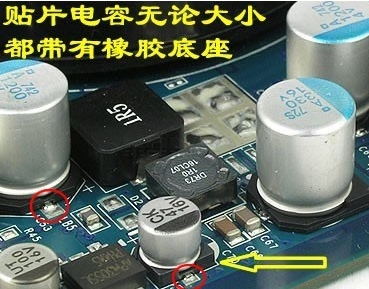

無論是插件式還是貼片式的安裝工藝，電容本身都是直立于PCB板的，根本的區別方式是SMT（Surface Mount Technology，表面貼裝技術，俗稱貼片工藝）安裝的電容，底部有一層黑色的橡膠底座如圖（圖１）：

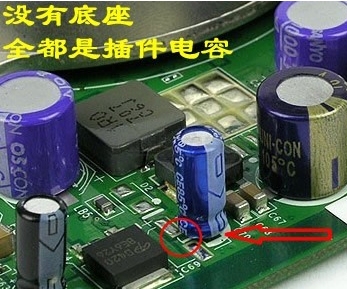

貼片電容為什么要安裝橡膠底座呢？因?yàn)檫@樣表面焊接的電容引腳和PCB結合會更加穩固。另外，從SMT的字面意思就可以理解，表面焊接的焊點在PCB正面，引腳不會穿透PCB；而插件電容的引腳要穿透PCB，焊點在PCB的背面如圖（圖２）。
?。▓D２）

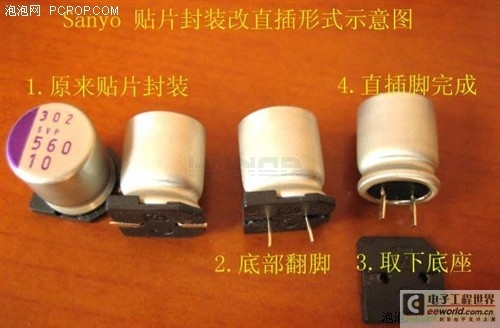

由上圖可以看出，貼片電容也可以改裝成直插電容使用，為什么要改裝呢？這是因?yàn)楹芏郉IY玩家喜歡自己改造主板或者顯卡，直插電容可以用電烙鐵手工焊接，而貼片電容只能使用昂貴的貼片機進行焊接。去掉貼片變成直插解析過程如圖（圖３）
(圖３)

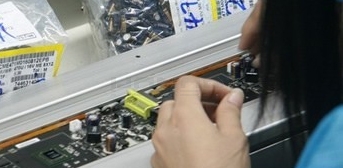

這個道理對于工廠同樣適用，有實力的大型代工廠為了提高產能，必然會購置多臺SMT貼片機擴充生產線，因此其顯卡多采用貼片電容進行全自動安裝。而小廠無力購買貼片機或者貼片機數量有限，只用于安裝必不可少的貼片小電阻小電容之類的，所以其電容多為直插式。
貼片(SMT機械安裝) 直插(人工手動安裝)
另外必須要了解的是，歐美工廠的機械成本低而人工比較貴，所以大部分傾向于SMT貼片制造。而國內工廠的人工很便宜，所以廠商更愿意使用插件式安裝。當然插件式多用于中低端顯卡，高端顯卡為了保證質量會盡量避免人工焊接！
通過上面的介紹大家可以很容易了解到，插件的優勢就是設備要求不高，人力成本低；而貼片的優勢就是全自動化流水線作業，產能高、精度高，而且貼片電容在運輸途中不像插件式那樣容易受損。
